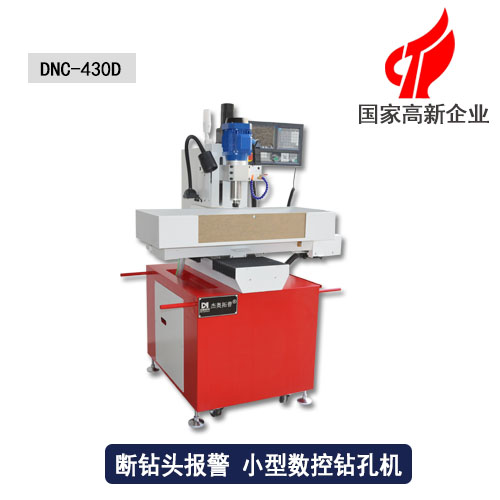

金屬鉆孔機
|
|
☆外形尺寸：850*900*1700mm
|
|
☆有效行程：400*300*120mm
|
|
☆機床重量：500kg
|
|
☆鉆孔范圍：0.3-16mm（可定制）
|
1、該款DNC-430D三維數控鉆床又被業內人士稱之為金屬鉆孔機，長850mm、寬900mm、高1700mm。鉆孔的范圍一般在0.3-16mm之間，也可以根據客戶要求定制。

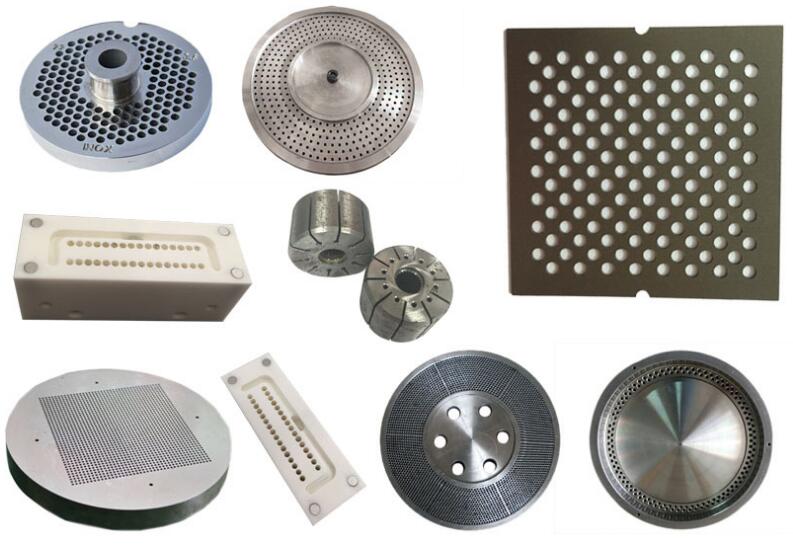

2、主要針對各種金屬部件鉆孔、并具有使用小鉆頭不易折斷的優點。
3、多孔小孔加工易斷鉆頭，如果沒及時發現停止設備工作，斷掉的鉆頭容易損壞加工件。DNC-430D金屬鉆孔機有斷鉆頭自動報警停止功能，無數客戶驗證無漏報、誤報、準確性高。
4、小工件產品大批量加工生產時，封閉式鉆孔機因其工作臺和空間限制，當一件產品加工完機床停下來才能更換新產品，浪費時間。而DNC-430D金屬鉆孔機加工是敞開式結構，可一次放多個產品，依次 進行鉆孔，不停機循環式加工。在加工的同時還可以操作其他機臺，一人多機操作，提高加工效率。
5、全自動數控編程系統，省時省力。
6、伺服電機使位置精度準，性能穩定，響應速度快。
7、金屬鉆孔機機座采用全新耐用鋼材所制。
| 項目/型號 | DNC-430D | 單位 |
| 機床外形尺寸（長X寬X高） | 850*900*1700 | mm |
| X軸行程（主軸左右移動） | 400 | mm |
| Y軸行程（主軸前后移動） | 300 | mm |
| Z軸行程（主軸上下移動） | 120 | mm |
| 主軸端面至工作臺面距離 | 120 | mm |
| 工作臺尺寸（長X寬） | X600，Y250 | mm |
| 最大承重 | 50 | kg |
| T形槽尺寸 | 上寬13，下寬20 | mm |
| 鉆孔直徑范圍 | 0.3-16（可訂制） | mm |
| 主軸轉速 | 0-6000/0-24000 | rpm/min |
| 滾珠絲桿（X/Y/Z) | X,Y,Z:1605（臺灣原裝進口） | mm |
| 線性導軌 | X,Y,Z:20*2（臺灣原裝進口） | mm |
| 主軸電機 | 0.55/0.75/2.2 | kw |
| X、Y、Z軸快速進給 | 15000/15000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 系統程序存儲量 | 約10000 | 個 |
| 機床重量 | 約500 | kg |
| 編程方式 | 手動編程，電腦編程兼用 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號燈 |
