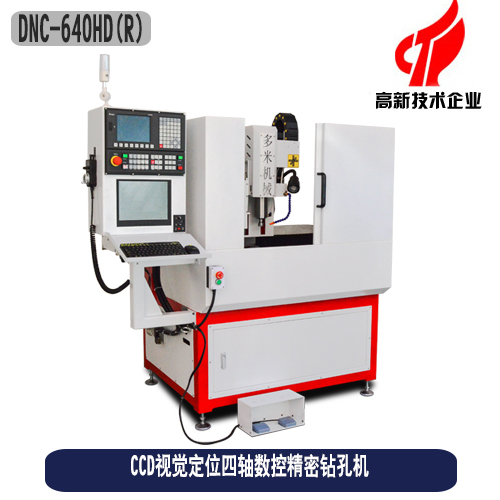

CCD視覺定位四軸數控精密鉆孔機
|

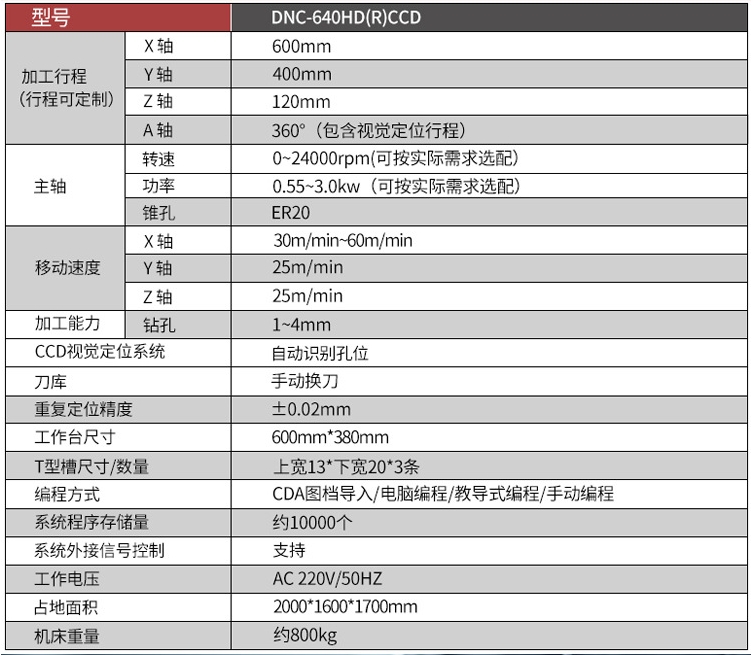

☆加工行程：600*400*120mm
|
|
☆CCD視覺定位系統：自動識別孔位
|
|
☆機床重量：約800KG
|
|
☆重復定位精度：±0.02mm
|
1、這是一臺帶CCD視覺定位的四軸數控精密鉆孔機，主要是為齒輪油孔鉆孔而加工設計的。
2、其實很多精密齒輪上面都有油孔，油孔為齒輪提供了潤滑條件,降低部件的磨損和摩擦的同時，使齒輪運轉更加平穩、從而延長部件的壽命。但是因?yàn)辇X輪種類繁多，齒槽齒數各異，油孔角度也不同等問題，看似簡單的油孔鉆孔加工其實并不簡單。齒輪圓周上都有不同角度的孔需要加工，DNC-640HD(R)四軸數控精密鉆孔機選用了精密諧波減速機作為第四軸，精度可達到±20角秒，在保證高精度的同時也可以更加高效的加工。
3、為了保證每次鉆孔加工都能在齒槽中間，不碰傷齒壁，DNC-640HD(R)四軸數控精密鉆孔機安裝了CCD視覺定位系統用來輔助定位，實現了無需特定工裝并且任意裝夾產品都能在指定位置進行精準鉆孔加工。
4、針對斜角度的油孔加工，DNC-640HD(R)四軸數控精密鉆孔機在工裝上設計了定位銷孔，可以快速拆卸更換加工角度，比起加裝第五軸，這種更換角度的方式剛性更高，快速鉆孔加工時更加穩定高效，當然價格也更具有性價比。
5、為了提高操作工人上下料的便利性和準確性，DNC-640HD(R)四軸數控精密鉆孔機選用了氣動精密卡爪來裝夾產品，并且預留了IO接點，可實現搭配桁架機械手或機器人進行自動上下料的動作。
