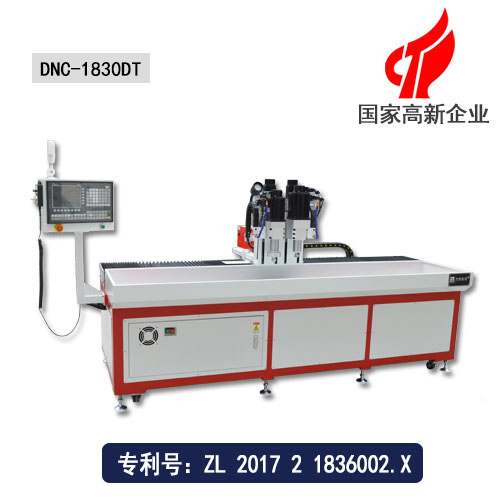

多工位數控鉆攻機
|
|
☆品牌：杰奧拓普 |
| ☆型號：1830DT |
|
☆有效行程：1800*300*200mm |
| ☆外形尺寸：3100*1000*1400mm |
|
☆機床重量：1200kg |
|
☆鉆孔范圍：0.3-16mm
|
一、數控鉆攻機介紹

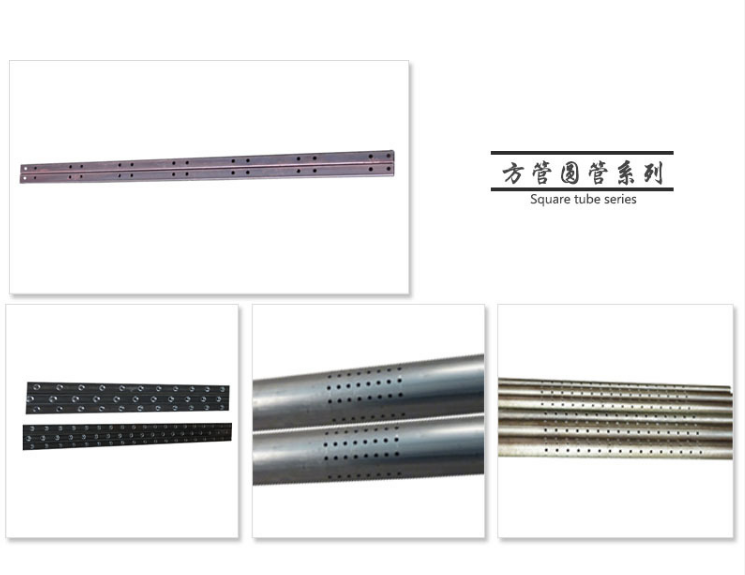

1830DT機床是東莞多米機械自己研發的可做多工位加工件的一款平面型數控鉆攻一體機。廣泛應用于五金配件、鋁型材、銅材、鐵、不銹鋼及磁性材料特殊復合材料鉆孔攻絲。機床有斷鉆頭自動報警停止功能，設備采用原裝進口精密滾珠絲桿，絲桿精度可達0.01mm，壽命高達8-10年左右，真正實現高精度、低成本。
產品大批量加工生產時，封閉式鉆攻機因其工作臺和空間限制，當一件產品加工完機床停下來才能更換新產品，浪費時間。而DNC-1830DT數控鉆攻機加工行程大，并且是敞開式結構，可一次放多個產品，依次進行鉆孔攻絲，不停機循環式加工。在加工的同時還可以操作其他機臺，一人多機操作，提高加工效率。
二、數控鉆攻機安全操作規范
1、操作人員必須熟悉該數控鉆攻機的性能，操作方法。經機床管理人員統一方可操作機床。
2、機床開始工作前要有預熱，認真檢查潤滑系統工作是否正常，如機床長時間未開動，可先采用手動方式向各部分供油潤滑;檢查電壓、氣壓、油壓是否符合工作要求。
3、檢查機床可動部分是否處于正常工作狀態。檢查工作臺是否有越位，超極限狀態。
4、檢查電氣元件是否牢固，是否有接線脫落。
5、使用的刀具應與機床允許的規格相符，有嚴重破損的刀具要及時更換。
6、調整刀具，所用工具不要遺忘在機床內。
7、大尺寸軸類零件的中心孔是否合適，中心孔如太小，工作中易發生危險。
8、刀具安裝好后應進行一、二次試切削。
9、檢查卡盤夾緊工作的狀態。
10、機床開動前，必須關好機床防護門。
| 項目/型號 | DNC-1830DT | 單位 |
| 機床外形尺寸（長*寬*高） | 3100*1000*1400 | mm |
| 主軸行程（主軸左右移動） | 1800 | mm |
| 主軸行程（主軸前后移動） | 300 | mm |
| 主軸行程（主軸上下移動） | 200 | mm |
| 主軸端面至工作臺面距離 | 120 | mm |
| 工作臺尺寸（長*寬） | 長2000，寬280 | mm |
| 最大承重 | 1200 | kg |
| T形槽尺寸 | 上寬13，下寬20 | mm |
| 鉆孔直徑范圍 | 0.3-16（可訂制） | mm |
| 攻絲直徑范圍 | 3-12（可訂制） | mm |
| 主軸轉速 | 0-24000（可選配） | rpm/min |
| 滾珠絲桿 | 3210，2010，1605（臺灣原裝進口） | mm |
| 線性導軌 | 20*2（臺灣原裝進口） | mm |
| 主軸電機 | 0.55/0.75/2.2 | kw |
| 主軸快速進給 | 18000/18000/15000 | mm/min |
| 定位精度 | ≤0.02/1000 | mm |
| 重復定位精度 | ≤0.02 | mm |
| 系統分辯率 | 0.001 | mm |
| 系統程序存儲量 | 約10000 | 個 |
| 機床重量 | 約1500 | kg |
| 編程方式 | 手動編程，電腦編程兼用 | |
| 編程傳輸方式 | USB | |
| 切削冷卻 | 噴水式切削冷卻系統 | |
| 系統外接信號控制 | 支持 | |
| 外接移動控制 | 手輪控制 | |
| 信號燈提示 | 三色加蜂鳴LED信號燈 |
